OVERVIEW
产品简介

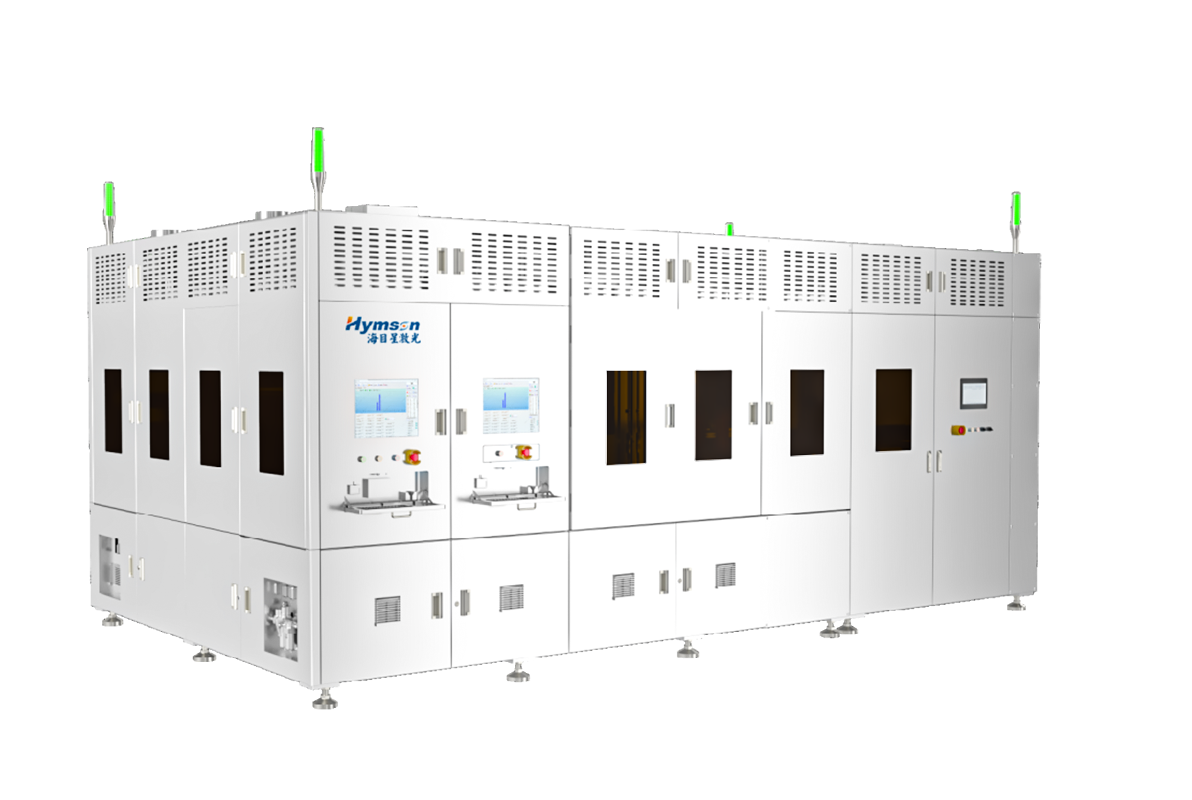

背面激光减薄设备
该设备应用于磷扩或退火之后启用，运用激光对电池片背面选择性减薄。双轨布局且每条单轨配置相应的激光器标记系统，兼具高产能与生产灵活性，满足电池片生产进一步降本增效。
-
光斑效果图 -
湿法后效果图 -
成品图
ADVANTAGE
产品优势
-
采用同边进出花篮，空花篮内部自循环
-
设备可实现单轨独立上/下料，操作方便
-
整机采用工业PC控制、模块化柔性化编程设计
-
满足AGV双通道同步上/下料，减少AGV对接需求及机台数量
-
采用合理的除尘气流分布模拟以及脉冲喷吹等先进技术，形成高效的粉尘处理系统
-
设备可实现多线独立激光加工，单通道异常时，不影响其他升降皮带模组工位的运行
-
采用自主研发激光核心控制技术，实现控制系统软、硬件一体化精密联动，确保激光光斑高效、高精准对位
-
基本信息
- 运行模式：离线
- 适用硅片尺寸（mm）：182*182mm-230*230mm
- 适用硅片厚度（um）：100-150
- 设备尺寸（mm）：长×宽×高：8253*3300*2560 （包含除尘机冷水机）
- 上下料方式：AGV上下料
- 花篮数量：5x2+1+1
-
产品性能
- 图形精度：±15um
- 视觉定位精度：≤±15um
- 设备产能：182*182 ≥9000 片/小时@186栅；210*182 ≥8000 片/小时@214栅；210*210 ≥7300 片/小时@214栅
- 碎片率：≤0.02%
-
型号分类
- HL-YZPCND-HE
